Jak podłączyć lampy ogrodowe? Praktyczny przewodnik montażu oświetlenia zewnętrznego

Oświetlenie ogrodowe zwiększa bezpieczeństwo i estetykę przestrzeni zewnętrznej
Prawidłowe podłączenie lamp wymaga podstawowej wiedzy elektrycznej
Do instalacji potrzebne są odpowiednie przewody, złączki i zabezpieczenia
Wybór między zasilaniem niskonapięciowym (12V) a sieciowym (230V) zależy od wielkości ogrodu
Podłączenie szeregowe jest najpopularniejszym sposobem instalacji lamp ogrodowych

Profesjonalnie zamontowane oświetlenie ogrodowe to nie tylko element dekoracyjny, ale przede wszystkim praktyczne rozwiązanie zwiększające bezpieczeństwo i komfort użytkowania przestrzeni zewnętrznej po zmroku. Odpowiednio rozplanowane lampy ogrodowe podkreślają architekturę posesji, eksponują walory roślinności i umożliwiają swobodne poruszanie się po ścieżkach. Dzisiejsze rozwiązania oferują szeroki wachlarz możliwości – od klasycznych latarni po nowoczesne oprawy LED sterowane przez aplikacje mobilne. Niezależnie od wybranego stylu, kluczem do sukcesu jest prawidłowe podłączenie systemu oświetleniowego, które zapewni jego niezawodne i bezpieczne działanie przez wiele lat. Przygotowanie instalacji warto rozpocząć od dokładnego planu uwzględniającego rozmieszczenie punktów świetlnych, trasę przebiegu kabli oraz lokalizację źródła zasilania.

Przed przystąpieniem do prac montażowych należy podjąć kluczową decyzję dotyczącą rodzaju zasilania. Dostępne są dwie podstawowe opcje: system niskonapięciowy (12V lub 24V) oraz wysokonapięciowy (230V). Pierwszy wariant jest idealny dla mniejszych ogrodów i balkonów – charakteryzuje się prostotą instalacji, wysokim poziomem bezpieczeństwa i niskim zużyciem energii. Świetnie sprawdza się w przypadku nowoczesnych lamp LED, które nie wymagają dużej mocy. Z kolei instalacja 230V jest odpowiednia dla rozległych posesji, gdzie potrzebne jest mocniejsze oświetlenie. Dodatkową zaletą tego rozwiązania jest możliwość zamontowania gniazdek elektrycznych, przydatnych do podłączania elektronarzędzi czy urządzeń ogrodowych.

Podłączenie lamp ogrodowych w układzie szeregowym to najpopularniejsza metoda instalacji, pozwalająca zminimalizować zużycie przewodów i uprościć cały proces. W tym systemie wszystkie lampy są połączone w jeden obwód, a prąd przepływa kolejno przez każdą z nich. Prawidłowo wykonana instalacja szeregowa powinna uwzględniać maksymalnie 20 lamp w jednym obwodzie, co zapewnia optymalną wydajność i zmniejsza ryzyko przeciążenia. Przewody niskonapięciowe wystarczy ułożyć na głębokości 20-30 cm, natomiast kable 230V wymagają minimum 70 cm. Kluczowym elementem jest również zastosowanie odpowiednich zabezpieczeń elektrycznych, takich jak wyłączniki różnicowoprądowe czy transformatory, które chronią instalację przed przepięciami i zwiększają bezpieczeństwo użytkowania.

SPIS TREŚCI

Narzędzia i materiały niezbędne do montażu

Przed przystąpieniem do instalacji lamp ogrodowych należy skompletować wszystkie niezbędne narzędzia i materiały. Lista podstawowego wyposażenia obejmuje: wiertarkę, śrubokręty różnych rozmiarów, szczypce do cięcia i ściągania izolacji, taśmę izolacyjną, poziomicę oraz szpadel lub łopatę do wykonania wykopów. Nie można zapomnieć również o kluczach imbusowych, które będą potrzebne do montażu niektórych typów lamp. W zależności od rodzaju podłoża i wybranego sposobu instalacji, warto zaopatrzyć się także w młotek, dłuto i klucze nastawne różnych rozmiarów. Profesjonalny montaż oświetlenia wymaga dokładności i precyzji, dlatego warto poświęcić czas na odpowiednie przygotowanie narzędzi przed rozpoczęciem prac.

Jeśli chodzi o materiały, kluczowym elementem są przewody elektryczne o odpowiednich parametrach. Do instalacji niskonapięciowej (12V) wystarczą kable o przekroju 1-1,5 mm², natomiast przy napięciu sieciowym (230V) niezbędne są przewody o przekroju minimum 2,5 mm² z izolacją odporną na napięcie do 1 kV. Warto pamiętać, że wszystkie kable używane na zewnątrz muszą być przystosowane do układania w gruncie – najlepiej sprawdzają się przewody typu YKY. Niezbędne będą również wodoodporne złączki elektryczne, które zapewnią szczelność połączeń nawet w trudnych warunkach atmosferycznych. W przypadku instalacji niskonapięciowej konieczny będzie transformator o odpowiedniej mocy, dostosowany do łącznego obciążenia wszystkich lamp.

Nie można zapomnieć o elementach montażowych, takich jak kołki rozporowe, śruby, nakrętki oraz specjalne podstawy lub fundamenty pod lampy. Coraz większą popularnością cieszą się gotowe fundamenty betonowe, które znacznie ułatwiają i przyspieszają proces instalacji. Mają one zazwyczaj średnicę od 17 do 28 cm i są wyposażone w otwór na przeprowadzenie kabla. Dla zwiększenia bezpieczeństwa warto zaopatrzyć się również w niebieską taśmę ostrzegawczą, którą umieszcza się nad zakopanymi kablami, aby zminimalizować ryzyko ich przypadkowego uszkodzenia podczas późniejszych prac ogrodowych.

Montaż lamp ogrodowych krok po kroku

Proces instalacji oświetlenia ogrodowego rozpoczyna się od dokładnego wytyczenia trasy przebiegu kabli i miejsc montażu poszczególnych lamp. Można to zrobić za pomocą palików wbitych w ziemię lub kredy, jeśli pracujemy na utwardzonej nawierzchni. Po oznaczeniu wszystkich punktów należy przystąpić do wykonania wykopów. Dla kabli niskonapięciowych wystarczy głębokość 20-30 cm, natomiast przewody 230V powinny być zakopane na minimum 70 cm. Ważne jest, aby wszystkie rowy były prowadzone w liniach prostych, z zachowaniem odpowiedniej odległości od fundamentów, instalacji wodociągowej i korzeni drzew. Dokładne zaplanowanie i wykonanie tej części prac znacząco wpływa na końcowy efekt i bezpieczeństwo całej instalacji.

Kolejnym krokiem jest przygotowanie miejsc montażu lamp. W przypadku lamp stojących najwygodniejszym rozwiązaniem jest wykorzystanie gotowych fundamentów betonowych, które zapewniają stabilne podparcie i chronią oprawy przed napływem wody. W wybranym miejscu należy wykopać otwór o odpowiednich wymiarach, umieścić w nim bloczek fundamentowy i dokładnie wypoziomować go w obu kierunkach. Następnie przez centralny otwór w fundamencie przeprowadza się kabel zasilający. Podobnie postępuje się w przypadku instalacji słupków z gniazdkami elektrycznymi, które mogą być zintegrowane z lampami lub stanowić oddzielne elementy.

Po przygotowaniu wszystkich miejsc montażowych przychodzi czas na ułożenie kabli i wykonanie połączeń elektrycznych. W przypadku podłączenia szeregowego przewód wychodzi od transformatora (przy instalacji 12V) lub skrzynki rozdzielczej (przy 230V) i jest prowadzony kolejno do wszystkich lamp. Każdą oprawę podłącza się za pomocą specjalnych złączek wodoodpornych, zwracając szczególną uwagę na prawidłowe połączenie kolorów przewodów. Po wykonaniu wszystkich połączeń i zabezpieczeniu ich przed wilgocią, można przystąpić do zasypania rowów z kablami. Nad przewodami wysokonapięciowymi należy umieścić niebieską taśmę ostrzegawczą, która będzie sygnalizować ich obecność w przypadku późniejszych prac ziemnych.

Czy można samodzielnie podłączyć lampy ogrodowe? Tak, montaż oświetlenia ogrodowego jest możliwy do wykonania samodzielnie, szczególnie w przypadku instalacji niskonapięciowej (12V). Przy instalacji 230V, ze względów bezpieczeństwa, warto rozważyć konsultację z elektrykiem.
Ile lamp można podłączyć w jednym obwodzie? W przypadku podłączenia szeregowego zaleca się maksymalnie 20 lamp w jednym obwodzie. Dokładna liczba zależy od mocy poszczególnych opraw i parametrów instalacji.
Jak zabezpieczyć instalację przed wilgocią? Wszystkie połączenia elektryczne powinny być wykonane za pomocą wodoodpornych złączek z klasą szczelności minimum IP44. Lampy ogrodowe również muszą być odpowiednio zabezpieczone przed wpływem warunków atmosferycznych.
Czy lepsze jest połączenie szeregowe czy równoległe? Podłączenie szeregowe jest prostsze w wykonaniu i wymaga mniej przewodów. Połączenie równoległe daje większą niezawodność – awaria jednej lampy nie wpływa na działanie pozostałych.
Na jakiej głębokości układać kable? Kable niskonapięciowe (12V) wystarczy ułożyć na głębokości 20-30 cm. Przewody 230V powinny być zakopane minimum 70 cm pod powierzchnią gruntu.

Parametr	Instalacja niskonapięciowa (12V)	Instalacja wysokonapięciowa (230V)
Głębokość ułożenia kabli	20-30 cm	Minimum 70 cm
Przekrój przewodów	1-1,5 mm²	Minimum 2,5 mm²
Maksymalna liczba lamp	Do 20 w jednym obwodzie	Zależna od obciążenia i zabezpieczeń
Wymagane zabezpieczenia	Transformator, bezpiecznik	Wyłącznik różnicowoprądowy, bezpiecznik
Zalecany typ ogrodu	Mały i średni	Duży

ŹRÓDŁO:

[1]https://everestdesign.pl/jak-podlaczyc-lampy-ogrodowe-szeregowo-prosty-montaz-krok-po-kroku[1]
[2]https://cloveris.pl/pl/n/Montaz-lamp-ogrodowych-krok-po-kroku/170[2]
[3]https://assimil.pl/jak-podlaczyc-lampy-ogrodowe-szeregowo-wyjatkowy-poradnik-dla-pasjonatow-ogrodu/[3]

Instalacja szeregowa vs równoległa – który rodzaj podłączenia lamp ogrodowych wybrać?

Wybór między instalacją szeregową a równoległą ma fundamentalne znaczenie dla funkcjonalności całego systemu oświetlenia ogrodowego. Obie metody różnią się zasadą działania, co wpływa na trwałość, niezawodność i łatwość konserwacji. Przemyślana decyzja na tym etapie zapewni zadowolenie z oświetlenia przez wiele lat i uchroni przed kosztownymi przeróbkami w przyszłości.

W połączeniu szeregowym lampy łączymy jedna za drugą w pojedynczym obwodzie. Prąd płynie kolejno przez wszystkie elementy, tworząc jedną ścieżkę przepływu od źródła zasilania do ostatniej lampy w szeregu. To rozwiązanie wymaga mniejszej ilości przewodów i jest stosunkowo proste w wykonaniu.

Zalety i wady instalacji szeregowej

Połączenie szeregowe ma kilka istotnych zalet – przede wszystkim jest ekonomiczne i wymaga mniej materiałów. Łatwiej ukryć pojedynczy przewód biegnący od lampy do lampy, co poprawia estetykę ogrodu. Montaż jest szybszy i prostszy, zwłaszcza dla osób bez specjalistycznej wiedzy elektrycznej.

System ten ma też wyraźne ograniczenia. Najpoważniejszym jest fakt, że awaria jednej lampy powoduje przerwanie całego obwodu – wszystkie pozostałe lampy również przestają działać. Dodatkowo występuje zjawisko spadku napięcia – im dalej od źródła zasilania, tym słabiej świecą kolejne lampy. Z tego względu w jednym obwodzie szeregowym zaleca się montaż maksymalnie 20 lamp, a optymalna długość instalacji nie powinna przekraczać 5 metrów.

Charakterystyka instalacji równoległej

Podłączenie równoległe zapewnia każdej lampie bezpośrednie połączenie ze źródłem zasilania. Wszystkie bieguny dodatnie łączą się razem, podobnie jak bieguny ujemne. W takim układzie każda lampa otrzymuje jednakowe napięcie, co gwarantuje równomierną jasność oświetlenia w całym ogrodzie.

Główne korzyści z instalacji równoległej to:

Niezależne działanie każdej lampy – uszkodzenie jednej nie wpływa na pozostałe
Równomierna jasność wszystkich punktów świetlnych
Możliwość łatwej rozbudowy systemu bez wpływu na działające lampy
Większa niezawodność, szczególnie ważna przy oświetlaniu ścieżek i podjazdów

Minusem tego rozwiązania jest większe zużycie materiałów i bardziej złożony montaż. System wymaga więcej przewodów, co komplikuje instalację, zwłaszcza w już zagospodarowanym ogrodzie.

Jak wybrać odpowiednią metodę dla swojego ogrodu?

Przy wyborze sposobu podłączenia lamp warto kierować się wielkością ogrodu i liczbą planowanych punktów świetlnych. Połączenie szeregowe sprawdzi się lepiej w małych przestrzeniach z niewielką liczbą lamp, gdzie kluczowa jest prostota instalacji i jej estetyczny wygląd.

Instalacja równoległa to lepsze rozwiązanie dla rozległych ogrodów z dużą liczbą lamp. Sprawdzi się tam, gdzie priorytetem jest niezawodność systemu i jednolite oświetlenie. Warto wybrać ten typ instalacji przy oświetlaniu elementów związanych z bezpieczeństwem, takich jak schody, ścieżki czy podjazdy, gdzie awaria oświetlenia mogłaby stwarzać realne zagrożenie.

Aspekty techniczne obu instalacji

Z technicznego punktu widzenia instalacja szeregowa wymaga przewodów o większym przekroju (dla 12V wystarczy 1-1,5 mm², dla 230V minimum 2,5 mm²). Kable niskonapięciowe umieszczamy na głębokości 20-30 cm, podczas gdy przewody 230V muszą być zakopane minimum 70 cm pod powierzchnią gruntu.

Przy instalacji równoległej kluczowe jest prawidłowe wykonanie połączeń wodoodpornych, gdyż jest ich znacznie więcej niż w układzie szeregowym. Wszystkie złącza powinny mieć klasę szczelności minimum IP44, aby zapewnić bezpieczeństwo i trwałość instalacji przez wiele sezonów.

Jak podłączyć lampy ogrodowe

Profesjonalnie zamontowane oświetlenie ogrodowe to nie tylko element dekoracyjny, ale przede wszystkim praktyczne rozwiązanie zwiększające bezpieczeństwo i komfort użytkowania przestrzeni zewnętrznej po zmroku. Prawidłowo zaplanowane i podłączone lampy ogrodowe podkreślają architekturę posesji, eksponują walory roślinności oraz umożliwiają swobodne poruszanie się po ścieżkach. Kluczem do sukcesu jest odpowiednie przygotowanie instalacji elektrycznej, dobór właściwych materiałów oraz przestrzeganie zasad bezpieczeństwa. Niezależnie od wybranego systemu zasilania – niskonapięciowego (12V) czy sieciowego (230V), najczęściej stosowanym sposobem podłączenia lamp jest układ szeregowy, który minimalizuje zużycie przewodów i upraszcza cały proces instalacji.

Planowanie instalacji oświetlenia ogrodowego

Przed rozpoczęciem jakichkolwiek prac związanych z instalacją oświetlenia zewnętrznego, kluczowe jest staranne zaplanowanie całego przedsięwzięcia. Projekt powinien uwzględniać rozmieszczenie punktów świetlnych, trasę przebiegu kabli oraz lokalizację źródła zasilania. Dokładne przemyślenie tych elementów pozwoli uniknąć kosztownych błędów i niepotrzebnego rozkopywania terenu w przyszłości1.

Pierwszą decyzją, jaką należy podjąć, jest wybór rodzaju zasilania. Dostępne są dwie podstawowe opcje: system niskonapięciowy (12V lub 24V) oraz wysokonapięciowy (230V). Instalacja niskonapięciowa jest idealna dla mniejszych ogrodów i balkonów – charakteryzuje się prostotą montażu, wysokim poziomem bezpieczeństwa i niskim zużyciem energii. Świetnie sprawdza się w przypadku nowoczesnych lamp LED, które nie wymagają dużej mocy1. Z kolei instalacja 230V jest odpowiednia dla rozległych posesji, gdzie potrzebne jest mocniejsze oświetlenie. Dodatkową zaletą tego rozwiązania jest możliwość zamontowania gniazdek elektrycznych, przydatnych do podłączania elektronarzędzi czy urządzeń ogrodowych1.

Przy projektowaniu oświetlenia zewnętrznego należy również wziąć pod uwagę wielkość ogrodu, liczbę planowanych punktów świetlnych oraz ich przeznaczenie. W małych i średnich ogrodach lampy warto rozstawiać co około 3 metry, natomiast w większych przestrzeniach zaleca się odległość około 5 metrów10. Odpowiednie rozmieszczenie lamp nie tylko wpływa na estetykę całej instalacji, ale też zapewnia domownikom większy komfort i bezpieczeństwo podczas przebywania w ogrodzie po zmroku10.

Wybór między podłączeniem szeregowym a równoległym

Podłączenie lamp ogrodowych w układzie szeregowym to najpopularniejsza metoda instalacji, pozwalająca zminimalizować zużycie przewodów i uprościć cały proces. W tym systemie wszystkie lampy są połączone w jeden obwód, a prąd przepływa kolejno przez każdą z nich1. Prawidłowo wykonana instalacja szeregowa powinna uwzględniać maksymalnie 20 lamp w jednym obwodzie, co zapewnia optymalną wydajność i zmniejsza ryzyko przeciążenia1.

Alternatywą dla podłączenia szeregowego jest instalacja równoległa, w której każda lampa otrzymuje bezpośrednie połączenie ze źródłem zasilania. W takim układzie każdy punkt świetlny otrzymuje jednakowe napięcie, co gwarantuje równomierną jasność oświetlenia w całym ogrodzie12. Główne zalety instalacji równoległej to:

Niezależne działanie każdej lampy – uszkodzenie jednej nie wpływa na pozostałe

Równomierna jasność wszystkich punktów świetlnych

Możliwość łatwej rozbudowy systemu bez wpływu na działające lampy

Większa niezawodność, szczególnie istotna przy oświetlaniu ścieżek i podjazdów2

Minusem tego rozwiązania jest większe zużycie materiałów i bardziej złożony montaż. System wymaga więcej przewodów, co komplikuje instalację, zwłaszcza w już zagospodarowanym ogrodzie2.

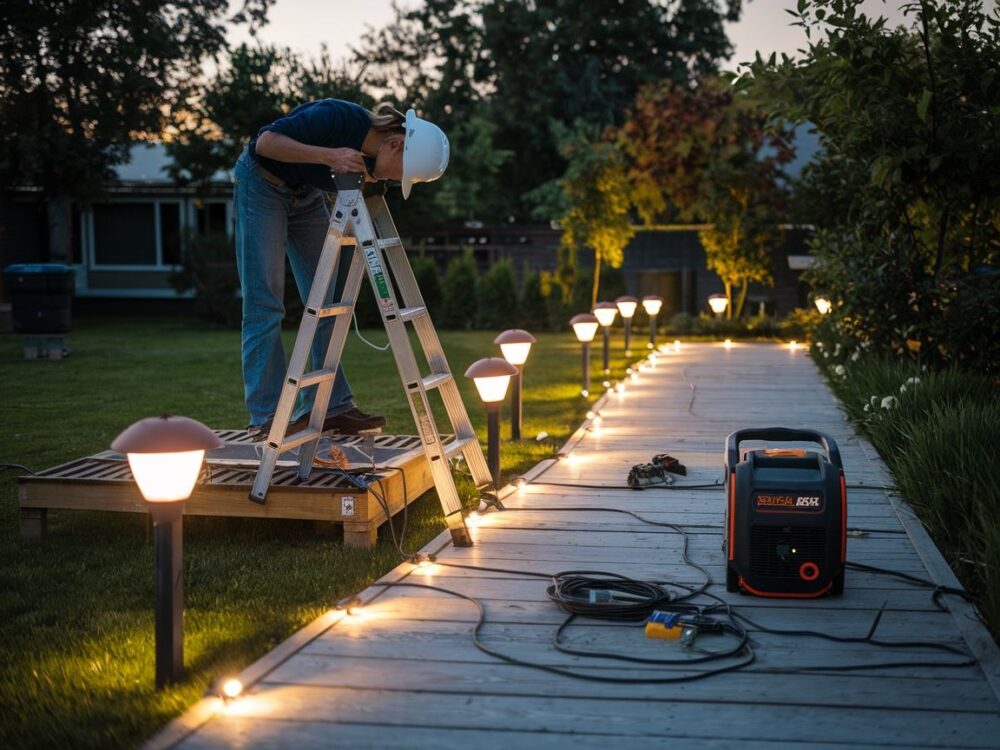

Niezbędne narzędzia i materiały do montażu

Przed przystąpieniem do instalacji lamp ogrodowych należy skompletować wszystkie niezbędne narzędzia i materiały. Lista podstawowego wyposażenia obejmuje: wiertarkę, śrubokręty różnych rozmiarów, szczypce do cięcia i ściągania izolacji, taśmę izolacyjną, poziomicę oraz szpadel lub łopatę do wykonania wykopów1. Nie można zapomnieć również o kluczach imbusowych, które będą potrzebne do montażu niektórych typów lamp. W zależności od rodzaju podłoża i wybranego sposobu instalacji, warto zaopatrzyć się także w młotek, dłuto i klucze nastawne różnych rozmiarów1.

Jeśli chodzi o materiały, kluczowym elementem są przewody elektryczne o odpowiednich parametrach. Do instalacji niskonapięciowej (12V) wystarczą kable o przekroju 1-1,5 mm², natomiast przy napięciu sieciowym (230V) niezbędne są przewody o przekroju minimum 2,5 mm² z izolacją odporną na napięcie do 1 kV18. Warto pamiętać, że wszystkie kable używane na zewnątrz muszą być przystosowane do układania w gruncie – najlepiej sprawdzają się przewody typu YKY17.

Niezbędne będą również wodoodporne złączki elektryczne, które zapewnią szczelność połączeń nawet w trudnych warunkach atmosferycznych. W przypadku instalacji niskonapięciowej konieczny będzie transformator o odpowiedniej mocy, dostosowany do łącznego obciążenia wszystkich lamp1.

Nie można zapomnieć o elementach montażowych, takich jak kołki rozporowe, śruby, nakrętki oraz specjalne podstawy lub fundamenty pod lampy. Coraz większą popularnością cieszą się gotowe fundamenty betonowe, które znacznie ułatwiają i przyspieszają proces instalacji. Mają one zazwyczaj średnicę od 17 do 28 cm i są wyposażone w otwór na przeprowadzenie kabla19.

Montaż lamp ogrodowych krok po kroku
Przygotowanie terenu i wykopy

Proces instalacji oświetlenia ogrodowego rozpoczyna się od dokładnego wytyczenia trasy przebiegu kabli i miejsc montażu poszczególnych lamp. Można to zrobić za pomocą palików wbitych w ziemię lub kredy, jeśli pracujemy na utwardzonej nawierzchni1. Po oznaczeniu wszystkich punktów należy przystąpić do wykonania wykopów. Dla kabli niskonapięciowych wystarczy głębokość 20-30 cm, natomiast przewody 230V powinny być zakopane na minimum 70 cm17.

Ważne jest, aby wszystkie rowy były prowadzone w liniach prostych, z zachowaniem odpowiedniej odległości od fundamentów, instalacji wodociągowej i korzeni drzew19. Dokładne zaplanowanie i wykonanie tej części prac znacząco wpływa na końcowy efekt i bezpieczeństwo całej instalacji.

Instalowanie lamp i układanie kabli

Kolejnym krokiem jest przygotowanie miejsc montażu lamp. W przypadku lamp stojących najwygodniejszym rozwiązaniem jest wykorzystanie gotowych fundamentów betonowych, które zapewniają stabilne podparcie i chronią oprawy przed napływem wody19. W wybranym miejscu należy wykopać otwór o odpowiednich wymiarach, umieścić w nim bloczek fundamentowy i dokładnie wypoziomować go w obu kierunkach. Następnie przez centralny otwór w fundamencie przeprowadza się kabel zasilający1.

Po przygotowaniu wszystkich miejsc montażowych przychodzi czas na ułożenie kabli i wykonanie połączeń elektrycznych. W przypadku podłączenia szeregowego przewód wychodzi od transformatora (przy instalacji 12V) lub skrzynki rozdzielczej (przy 230V) i jest prowadzony kolejno do wszystkich lamp1. Każdą oprawę podłącza się za pomocą specjalnych złączek wodoodpornych, zwracając szczególną uwagę na prawidłowe połączenie kolorów przewodów13.

Przy instalacji równoległej każdy punkt świetlny ma własne bezpośrednie połączenie ze źródłem zasilania. Żyły przewodów w takich samych kolorach prowadzi się wspólnie do odpowiednich zacisków. W przypadku, gdy można podłączyć tylko jeden przewód, stosuje się złączki trójbiegunowe, z których wyprowadza się przewód zasilający13.

Podłączenie do źródła zasilania

W przypadku instalacji niskonapięciowej (12V) kluczowym elementem jest transformator, który należy zamontować na wysokości minimum 50 cm od podłoża, najlepiej na elewacji budynku49. Transformator powinien być wyposażony w timer i czujnik zmierzchu, co umożliwi automatyczne sterowanie oświetleniem4.

Dla instalacji wysokonapięciowej (230V) niezbędne jest zastosowanie odpowiednich zabezpieczeń elektrycznych, takich jak wyłączniki różnicowoprądowe i bezpieczniki1. Cała instalacja powinna być podłączona do instalacji domowej i zabezpieczona zgodnie z obowiązującymi przepisami9.

Po wykonaniu wszystkich połączeń i zabezpieczeniu ich przed wilgocią, można przystąpić do zasypania rowów z kablami. Nad przewodami wysokonapięciowymi należy umieścić niebieską taśmę ostrzegawczą, która będzie sygnalizować ich obecność w przypadku późniejszych prac ziemnych19.

Aspekty bezpieczeństwa przy instalacji oświetlenia ogrodowego

Bezpieczeństwo jest kluczowym aspektem przy instalacji oświetlenia zewnętrznego. Wszystkie połączenia elektryczne powinny być wykonane za pomocą wodoodpornych złączek z klasą szczelności minimum IP441. Lampy ogrodowe również muszą być odpowiednio zabezpieczone przed wpływem warunków atmosferycznych.

Przy podłączeniach niskonapięciowych (12V) ryzyko porażenia prądem jest minimalne, ale w przypadku instalacji 230V należy zachować szczególną ostrożność. W razie wątpliwości warto skonsultować się z wykwalifikowanym elektrykiem1. Instalacja wysokonapięciowa wymaga zastosowania wyłączników różnicowoprądowych, które chronią przed porażeniem w przypadku uszkodzenia izolacji1.

Pamiętaj również o odpowiedniej głębokości układania kabli. Zalecane głębokości to:

20-30 cm dla kabli niskonapięciowych (12V)

Minimum 70 cm dla przewodów 230V179

Nad kablami wysokonapięciowymi warto umieścić niebieską taśmę ostrzegawczą, która zminimalizuje ryzyko ich przypadkowego uszkodzenia podczas późniejszych prac ogrodowych1.

Porównanie instalacji niskonapięciowej i wysokonapięciowej

Wybór między instalacją niskonapięciową a wysokonapięciową zależy od kilku czynników, takich jak wielkość ogrodu, planowana liczba punktów świetlnych oraz ich przeznaczenie. Poniżej przedstawiono porównanie najważniejszych parametrów obu typów instalacji:

Parametr Instalacja niskonapięciowa (12V) Instalacja wysokonapięciowa (230V)
Głębokość ułożenia kabli 20-30 cm Minimum 70 cm
Przekrój przewodów 1-1,5 mm² Minimum 2,5 mm²
Maksymalna liczba lamp Do 20 w jednym obwodzie Zależna od obciążenia i zabezpieczeń
Wymagane zabezpieczenia Transformator, bezpiecznik Wyłącznik różnicowoprądowy, bezpiecznik
Zalecany typ ogrodu Mały i średni Duży
Bezpieczeństwo Wysokie Wymaga szczególnej uwagi
Dodatkowe możliwości Ograniczone Możliwość montażu gniazdek
Najczęstsze pytania dotyczące montażu lamp ogrodowych
Czy można samodzielnie podłączyć lampy ogrodowe?

Tak, montaż oświetlenia ogrodowego jest możliwy do wykonania samodzielnie, szczególnie w przypadku instalacji niskonapięciowej (12V). Przy instalacji 230V, ze względów bezpieczeństwa, warto rozważyć konsultację z elektrykiem1.

Ile lamp można podłączyć w jednym obwodzie?

W przypadku podłączenia szeregowego zaleca się maksymalnie 20 lamp w jednym obwodzie. Dokładna liczba zależy od mocy poszczególnych opraw i parametrów instalacji1.

Jak zabezpieczyć instalację przed wilgocią?

Wszystkie połączenia elektryczne powinny być wykonane za pomocą wodoodpornych złączek z klasą szczelności minimum IP44. Lampy ogrodowe również muszą być odpowiednio zabezpieczone przed wpływem warunków atmosferycznych13.

Czy lepsze jest połączenie szeregowe czy równoległe?

Podłączenie szeregowe jest prostsze w wykonaniu i wymaga mniej przewodów. Połączenie równoległe daje większą niezawodność – awaria jednej lampy nie wpływa na działanie pozostałych12.

Podsumowanie

Montaż oświetlenia ogrodowego to proces, który wymaga starannego planowania i precyzyjnego wykonania. Odpowiednio zaplanowane i zamontowane lampy ogrodowe nie tylko zwiększają bezpieczeństwo i komfort użytkowania przestrzeni zewnętrznej po zmroku, ale również podkreślają walory estetyczne ogrodu i architektury budynku.

Niezależnie od wybranego systemu zasilania (12V lub 230V) oraz sposobu podłączenia (szeregowego lub równoległego), kluczowe znaczenie ma przestrzeganie zasad bezpieczeństwa i stosowanie materiałów odpowiedniej jakości. Przewody muszą być odpowiednio dobrane do typu instalacji i układane na właściwej głębokości, a wszystkie połączenia powinny być zabezpieczone przed wpływem wilgoci.

Prawidłowo wykonana instalacja oświetlenia ogrodowego będzie niezawodnie służyć przez wiele lat, zapewniając komfort i bezpieczeństwo użytkowania ogrodu również po zmroku. Warto poświęcić czas na dokładne zaplanowanie całego systemu i wybór optymalnego rozwiązania, dostosowanego do indywidualnych potrzeb i charakterystyki ogrodu.

Bezpieczne prowadzenie instalacji elektrycznej w ogrodzie – głębokość i zabezpieczenia

Właściwe umieszczenie i zabezpieczenie przewodów to kluczowy element bezpieczeństwa oświetlenia ogrodowego. Nie ma miejsca na kompromisy czy skróty – od tego zależy nie tylko trwałość instalacji, ale przede wszystkim bezpieczeństwo domowników. Jak więc poprawnie prowadzić kable w ogrodzie? Na jakiej głębokości je umieścić? Przepisy i normy jasno określają, jak bezpiecznie układać przewody w gruncie, a ich przestrzeganie pomoże ci uniknąć niebezpiecznych awarii w przyszłości.

Zgodnie z normą N-SEP-E-004, która zastąpiła wcześniejszą normę PN-76/E-05125, kable należy układać na odpowiednich głębokościach, zależnie od ich typu i przeznaczenia. Dla kabli niskonapięciowych (12V) wystarczy głębokość 20-30 cm, natomiast przewody sieciowe (230V) muszą być zakopane znacznie głębiej – minimum 70 cm pod powierzchnią gruntu. Dlaczego taka różnica? Kable 230V stwarzają poważne ryzyko porażenia, dlatego muszą być lepiej chronione przed przypadkowym uszkodzeniem podczas późniejszych prac ogrodowych.

Prawidłowe układanie kabli w gruncie

Nie wystarczy po prostu zakopać kabla w ziemi. Profesjonalna instalacja wymaga odpowiedniego przygotowania podłoża. Kabel powinien spoczywać na 10-centymetrowej podsypce z piasku, a następnie być przykryty kolejną 10-centymetrową warstwą tego samego materiału. Takie rozwiązanie chroni przewód przed naprężeniami i uszkodzeniami mechanicznymi.

Ważnym elementem bezpieczeństwa jest również oznaczenie trasy przebiegu kabli. Nad przewodami, na wysokości 25-35 cm nad nimi, należy umieścić specjalną taśmę ostrzegawczą w kolorze niebieskim (dla kabli do 1kV) lub czerwonym (dla kabli powyżej 1kV). Taśma stanowi wizualne ostrzeżenie podczas ewentualnych późniejszych wykopów i znacząco zmniejsza ryzyko przypadkowego uszkodzenia instalacji.

Niezbędne zabezpieczenia elektryczne

Oprócz właściwego ułożenia kabli, instalacja ogrodowa wymaga również odpowiednich zabezpieczeń elektrycznych. Pamiętaj, że warunki zewnętrzne są znacznie bardziej wymagające niż te panujące wewnątrz budynku – wilgoć, wahania temperatur i bezpośrednie działanie promieni słonecznych mogą szybko zniszczyć niewłaściwie zabezpieczoną instalację.

Do najważniejszych elementów ochronnych należą:

Wyłącznik różnicowoprądowy – chroni przed porażeniem, wykrywając nawet minimalne upływy prądu (zalecany na 30mA)
Wyłącznik nadmiarowoprądowy – zabezpiecza przed przeciążeniem i zwarciem (16A dla większości instalacji ogrodowych)
Ochronnik przepięciowy – szczególnie ważny dla instalacji zewnętrznych, narażonych na wyładowania atmosferyczne
Złączki wodoodporne – wszystkie połączenia muszą mieć klasę szczelności minimum IP44

Instalacja elektryczna w ogrodzie powinna być również wyposażona w osobne zabezpieczenia – najlepiej umieścić je w głównej rozdzielnicy budynku. Dzięki temu w razie awarii odłączony zostanie tylko obwód ogrodowy, a nie cała instalacja domowa. Takie rozwiązanie zwiększa nie tylko bezpieczeństwo, ale również komfort użytkowania.

Odpowiednie przewody do instalacji zewnętrznych

Do prowadzenia instalacji elektrycznej w ogrodzie nie możesz wykorzystać zwykłych przewodów stosowanych wewnątrz budynków. Kable przeznaczone do układania w ziemi muszą mieć specjalną izolację odporną na wilgoć, zmiany temperatury i uszkodzenia mechaniczne.

Najlepszym wyborem są przewody typu YKY (miedziane) lub YAKY (aluminiowe) z izolacją i osłoną poliwinitową, przystosowane do napięcia 0,6/1,0 kV. Te kable mają zwiększoną odporność na warunki atmosferyczne i mogą być bezpiecznie układane bezpośrednio w gruncie. Dla instalacji niskonapięciowej (12V) wystarczą przewody o przekroju 1-1,5 mm², natomiast przy napięciu sieciowym (230V) niezbędne są kable o przekroju minimum 2,5 mm².

Podłączanie lamp ogrodowych: kompleksowy przewodnik instalacji

Profesjonalnie wykonana instalacja oświetleniowa w ogrodzie to nie tylko element dekoracyjny, ale przede wszystkim praktyczne rozwiązanie zwiększające bezpieczeństwo i komfort użytkowania przestrzeni zewnętrznej po zmroku. Odpowiednio zaplanowane i podłączone lampy ogrodowe podkreślają architekturę posesji, eksponują walory roślinności oraz umożliwiają bezpieczne poruszanie się po ścieżkach. Kluczem do sukcesu jest właściwe przygotowanie instalacji, wybór optymalnego systemu zasilania oraz przestrzeganie zasad bezpieczeństwa. Niniejszy raport przedstawia kompleksowe informacje na temat sposobów podłączania lamp ogrodowych, ze szczególnym uwzględnieniem różnic między systemami niskonapięciowymi i wysokonapięciowymi oraz rodzajami instalacji szeregowych i równoległych.

Systemy zasilania oświetlenia ogrodowego

Pierwszą kluczową decyzją przy planowaniu oświetlenia zewnętrznego jest wybór rodzaju zasilania. Dostępne są dwie podstawowe opcje: system niskonapięciowy (12V lub 24V) oraz wysokonapięciowy (230V). Każdy z nich ma swoje specyficzne zastosowania i wymaga odmiennego podejścia do instalacji.

Instalacja niskonapięciowa (12V/24V)

System niskonapięciowy jest idealny dla mniejszych ogrodów i balkonów. Charakteryzuje się prostotą montażu, wysokim poziomem bezpieczeństwa i niskim zużyciem energii1. Świetnie sprawdza się w przypadku nowoczesnych lamp LED, które nie wymagają dużej mocy1. Napięcie 12V jest uznane przez prawo europejskie za całkowicie bezpieczne, co eliminuje ryzyko porażenia prądem dla dzieci i zwierząt3.

Główne zalety instalacji niskonapięciowej obejmują:

Możliwość samodzielnego montażu bez pomocy elektryka38

Brak konieczności głębokiego zakopywania przewodów (wystarczy 20-30 cm)1

Bezpieczeństwo użytkowania, szczególnie ważne dla rodzin z dziećmi i zwierzętami11

Łatwość późniejszej rozbudowy systemu3

Niższe zużycie energii dzięki zastosowaniu technologii LED3

Należy jednak pamiętać, że system ten jest najbardziej odpowiedni dla mniejszych przestrzeni z kilkoma punktami oświetleniowymi4. Przekrój żył w przewodzie należy dobrać do długości instalacji oraz jej obciążenia4.

Instalacja wysokonapięciowa (230V)

Zasilanie oświetlenia napięciem sieciowym 230V jest wskazane na dużych posesjach, gdzie potrzebne są liczne i mocniejsze źródła światła14. Dodatkową zaletą tego rozwiązania jest możliwość zamontowania gniazdek elektrycznych, przydatnych do podłączania elektronarzędzi czy urządzeń ogrodowych1.

System wysokonapięciowy wymaga jednak spełnienia bardziej rygorystycznych warunków bezpieczeństwa:

Kable muszą być układane na głębokości minimum 70 cm17

Niezbędne jest zastosowanie przewodów o przekroju minimum 2,5 mm² z izolacją odporną na napięcie do 1 kV118

Konieczne jest stosowanie odpowiednich zabezpieczeń elektrycznych, takich jak wyłączniki różnicowoprądowe1

Metody podłączenia lamp ogrodowych

Po wybraniu odpowiedniego systemu zasilania, kolejną ważną decyzją jest sposób połączenia lamp ogrodowych. Dostępne są dwie główne metody: instalacja szeregowa oraz równoległa. Każda z nich ma swoje zalety i ograniczenia, które należy rozważyć przed podjęciem ostatecznej decyzji.

Instalacja szeregowa

Podłączenie lamp ogrodowych w układzie szeregowym to najpopularniejsza metoda instalacji, pozwalająca zminimalizować zużycie przewodów i uprościć cały proces1. W tym systemie wszystkie lampy są połączone w jeden obwód, a prąd przepływa kolejno przez każdą z nich1.

Zalety instalacji szeregowej:

Ekonomiczne wykorzystanie przewodów9

Prostota wykonania instalacji9

Łatwiejsze ukrycie pojedynczego przewodu, co poprawia estetykę ogrodu2

Szybszy i mniej skomplikowany montaż dla osób bez specjalistycznej wiedzy elektrycznej2

Ograniczenia systemu szeregowego:

Awaria jednej lampy może powodować przerwanie całego obwodu – wszystkie pozostałe lampy również przestają działać213

Występuje zjawisko spadku napięcia – im dalej od źródła zasilania, tym słabiej świecą kolejne lampy2

W jednym obwodzie szeregowym zaleca się montaż maksymalnie 20 lamp19

Optymalna długość instalacji nie powinna przekraczać 5 metrów2

Instalacja równoległa

Podłączenie równoległe zapewnia każdej lampie bezpośrednie połączenie ze źródłem zasilania. Wszystkie bieguny dodatnie łączą się razem, podobnie jak bieguny ujemne2. W takim układzie każda lampa otrzymuje jednakowe napięcie, co gwarantuje równomierną jasność oświetlenia w całym ogrodzie2.

Główne zalety instalacji równoległej:

Niezależne działanie każdej lampy – uszkodzenie jednej nie wpływa na pozostałe2

Równomierna jasność wszystkich punktów świetlnych2

Możliwość łatwej rozbudowy systemu bez wpływu na działające lampy2

Większa niezawodność, szczególnie ważna przy oświetlaniu ścieżek i podjazdów2

Wady tego rozwiązania:

Większe zużycie materiałów i bardziej złożony montaż2

System wymaga więcej przewodów, co komplikuje instalację, zwłaszcza w już zagospodarowanym ogrodzie2

Narzędzia i materiały niezbędne do montażu

Prawidłowa instalacja lamp ogrodowych wymaga odpowiedniego przygotowania narzędzi i materiałów. Profesjonalny montaż nie jest możliwy bez kompletnego zestawu sprzętu, który zapewni bezpieczeństwo i trwałość instalacji.

Lista podstawowego wyposażenia

Przed przystąpieniem do instalacji lamp ogrodowych należy skompletować wszystkie niezbędne narzędzia, takie jak:

Wiertarka, śrubokręty różnych rozmiarów

Szczypce do cięcia i ściągania izolacji

Taśma izolacyjna, poziomicę

Szpadel lub łopata do wykonania wykopów1

Klucze imbusowe do montażu niektórych typów lamp

Młotek, dłuto i klucze nastawne różnych rozmiarów1

Próbnik napięcia514

Wiertarka udarowa lub młotowiertarka z wiertłami SDS (przy montażu na betonowym fundamencie)14

Materiały instalacyjne

Kluczowym elementem są przewody elektryczne o odpowiednich parametrach:

Do instalacji niskonapięciowej (12V) wystarczą kable o przekroju 1-1,5 mm²12

Przy napięciu sieciowym (230V) niezbędne są przewody o przekroju minimum 2,5 mm² z izolacją odporną na napięcie do 1 kV118

Wszystkie kable używane na zewnątrz muszą być przystosowane do układania w gruncie – najlepiej sprawdzają się przewody typu YKY (miedziane) lub YAKY (aluminiowe)11520

Niezbędne będą również:

Wodoodporne złączki elektryczne z klasą szczelności minimum IP441

Transformator o odpowiedniej mocy (przy instalacji niskonapięciowej)1

Elementy montażowe: kołki rozporowe, śruby, nakrętki1

Gotowe fundamenty betonowe (o średnicy od 17 do 28 cm)114

Niebieska taśma ostrzegawcza do oznaczenia trasy kabli17

Montaż lamp ogrodowych krok po kroku
Planowanie instalacji

Proces instalacji oświetlenia ogrodowego rozpoczyna się od dokładnego wytyczenia trasy przebiegu kabli i miejsc montażu poszczególnych lamp1. Można to zrobić za pomocą palików wbitych w ziemię lub kredy na utwardzonej nawierzchni1. W małych i średnich ogrodach lampy warto rozstawiać co około 3 metry, natomiast w większych przestrzeniach zaleca się odległość około 5 metrów13.

Przygotowanie terenu i wykonanie wykopów

Po oznaczeniu wszystkich punktów należy przystąpić do wykonania wykopów:

Dla kabli niskonapięciowych (12V) wystarczy głębokość 20-30 cm1710

Przewody 230V powinny być zakopane na minimum 70 cm1710

Ważne jest, aby wszystkie rowy były prowadzone w liniach prostych, z zachowaniem odpowiedniej odległości od fundamentów, instalacji wodociągowej i korzeni drzew1. Kabel powinien spoczywać na 10-centymetrowej podsypce z piasku, a następnie być przykryty kolejną 10-centymetrową warstwą tego samego materiału7. Takie rozwiązanie chroni przewód przed naprężeniami i uszkodzeniami mechanicznymi.

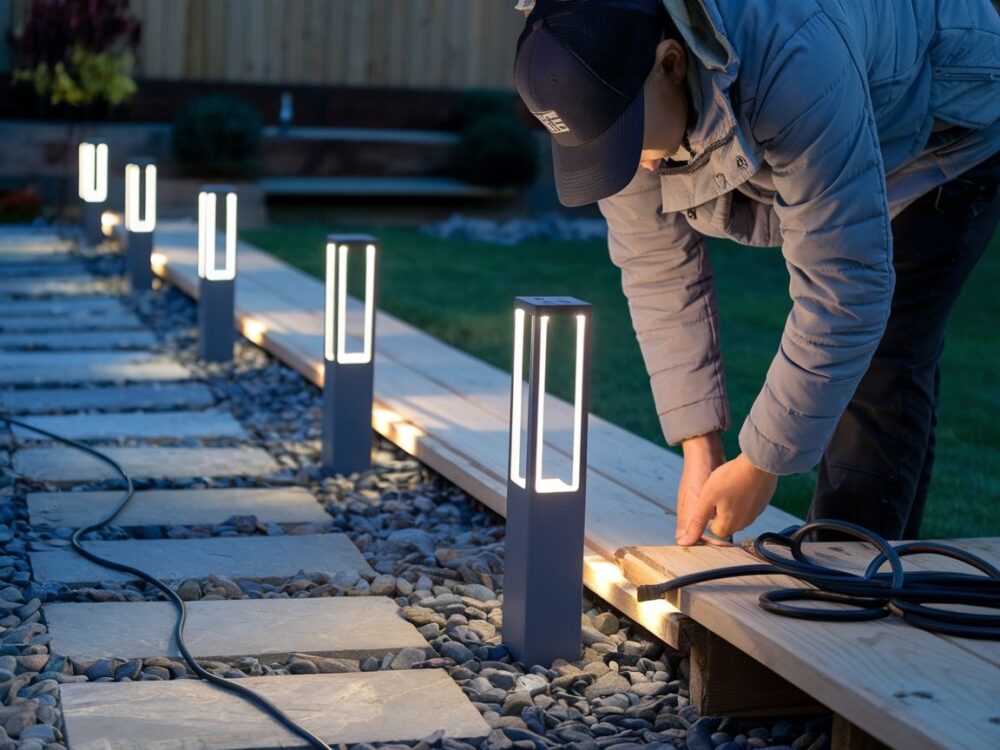

Instalowanie lamp i układanie kabli

Kolejnym krokiem jest przygotowanie miejsc montażu lamp:

W przypadku lamp stojących najwygodniejszym rozwiązaniem jest wykorzystanie gotowych fundamentów betonowych114

W wybranym miejscu należy wykopać otwór o odpowiednich wymiarach, umieścić w nim bloczek fundamentowy i dokładnie wypoziomować go w obu kierunkach1

Przez centralny otwór w fundamencie przeprowadza się kabel zasilający114

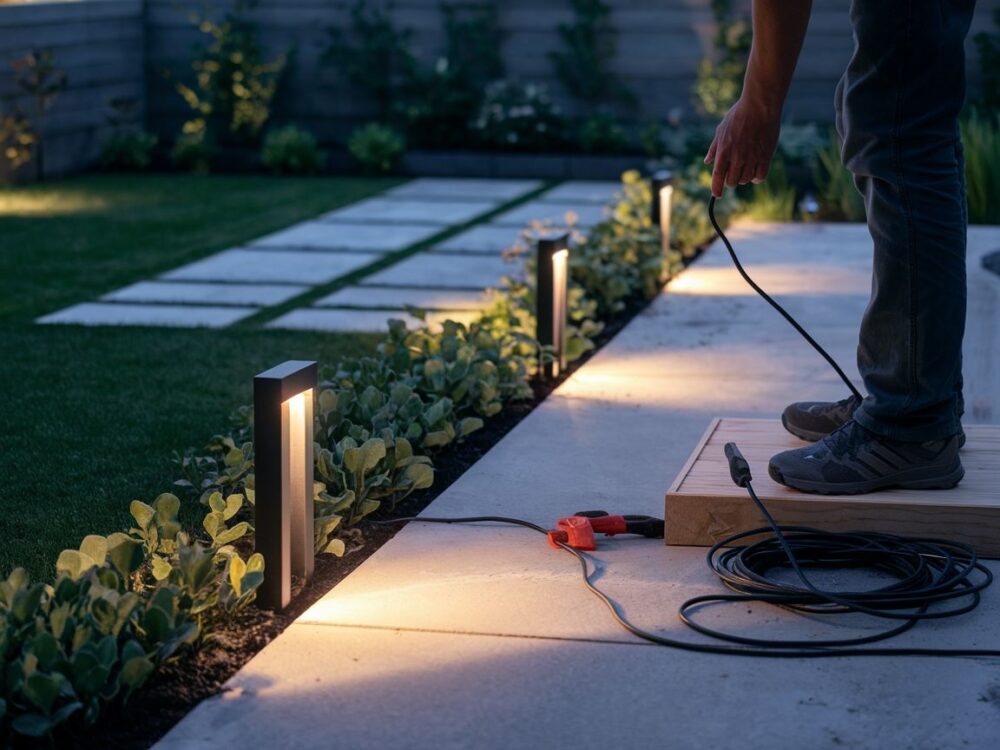

Po przygotowaniu wszystkich miejsc montażowych przychodzi czas na ułożenie kabli i wykonanie połączeń elektrycznych:

W przypadku podłączenia szeregowego przewód wychodzi od transformatora (przy instalacji 12V) lub skrzynki rozdzielczej (przy 230V) i jest prowadzony kolejno do wszystkich lamp1

Każdą oprawę podłącza się za pomocą specjalnych złączek wodoodpornych, zwracając szczególną uwagę na prawidłowe połączenie kolorów przewodów113

Przy instalacji równoległej każdy punkt świetlny ma własne bezpośrednie połączenie ze źródłem zasilania13

Podłączenie do źródła zasilania

W przypadku instalacji niskonapięciowej (12V) kluczowym elementem jest transformator:

Należy zamontować go na wysokości minimum 50 cm od podłoża, najlepiej na elewacji budynku821

Transformator powinien być wyposażony w timer i czujnik zmierzchu, co umożliwi automatyczne sterowanie oświetleniem8

Moc transformatora musi być wyższa niż łączna zsumowana moc wszystkich podłączonych do niego lampek i akcesoriów11

Dla instalacji wysokonapięciowej (230V) niezbędne jest zastosowanie odpowiednich zabezpieczeń elektrycznych:

Wyłączniki różnicowoprądowe (zalecane na 30mA)

Wyłączniki nadmiarowoprądowe (16A dla większości instalacji ogrodowych)

Ochronniki przepięciowe, szczególnie ważne dla instalacji zewnętrznych20

Aspekty bezpieczeństwa przy instalacji oświetlenia ogrodowego

Bezpieczeństwo jest kluczowym aspektem przy instalacji oświetlenia zewnętrznego. Właściwe umieszczenie i zabezpieczenie przewodów to fundamentalny element bezpieczeństwa całej instalacji2.

Głębokość układania kabli

Zgodnie z normą N-SEP-E-004, która zastąpiła wcześniejszą normę PN-76/E-05125, kable należy układać na odpowiednich głębokościach:

Dla kabli niskonapięciowych (12V) – 20-30 cm1710

Dla przewodów sieciowych (230V) – minimum 70 cm pod powierzchnią gruntu1710

Pod chodnikami i drogami rowerowymi – minimum 50 cm (dla kabli oświetleniowych)7

Na użytkach rolnych – minimum 80 cm7

Nad przewodami, na wysokości 25-35 cm nad nimi, należy umieścić specjalną taśmę ostrzegawczą w kolorze niebieskim (dla kabli do 1kV)7. Taśma stanowi wizualne ostrzeżenie podczas ewentualnych późniejszych wykopów i zmniejsza ryzyko przypadkowego uszkodzenia instalacji.

Zabezpieczenia elektryczne

Oprócz właściwego ułożenia kabli, instalacja ogrodowa wymaga również odpowiednich zabezpieczeń elektrycznych:

Wyłącznik różnicowoprądowy – chroni przed porażeniem, wykrywając nawet minimalne upływy prądu2

Wyłącznik nadmiarowoprądowy – zabezpiecza przed przeciążeniem i zwarciem2

Ochronnik przepięciowy – szczególnie ważny dla instalacji zewnętrznych, narażonych na wyładowania atmosferyczne2

Złączki wodoodporne – wszystkie połączenia muszą mieć klasę szczelności minimum IP44113

Instalacja elektryczna w ogrodzie powinna być również wyposażona w osobne zabezpieczenia – najlepiej umieścić je w głównej rozdzielnicy budynku20. Dzięki temu w razie awarii odłączony zostanie tylko obwód ogrodowy, a nie cała instalacja domowa.

Porównanie typów instalacji – którą wybrać?

Wybór między instalacją niskonapięciową a wysokonapięciową oraz między połączeniem szeregowym a równoległym zależy od kilku czynników, takich jak wielkość ogrodu, planowana liczba punktów świetlnych oraz ich przeznaczenie.

Instalacja niskonapięciowa vs wysokonapięciowa
Parametr Instalacja niskonapięciowa (12V) Instalacja wysokonapięciowa (230V)
Głębokość ułożenia kabli 20-30 cm Minimum 70 cm
Przekrój przewodów 1-1,5 mm² Minimum 2,5 mm²
Maksymalna liczba lamp Do 20 w jednym obwodzie Zależna od obciążenia i zabezpieczeń
Wymagane zabezpieczenia Transformator, bezpiecznik Wyłącznik różnicowoprądowy, bezpiecznik
Zalecany typ ogrodu Mały i średni Duży
Bezpieczeństwo Wysokie Wymaga szczególnej uwagi
Dodatkowe możliwości Ograniczone Możliwość montażu gniazdek
Instalacja szeregowa vs równoległa

Przy wyborze sposobu podłączenia lamp warto kierować się wielkością ogrodu i liczbą planowanych punktów świetlnych2. Połączenie szeregowe sprawdzi się lepiej w małych przestrzeniach z niewielką liczbą lamp, gdzie kluczowa jest prostota instalacji i jej estetyczny wygląd2.

Instalacja równoległa to lepsze rozwiązanie dla rozległych ogrodów z dużą liczbą lamp2. Sprawdzi się tam, gdzie priorytetem jest niezawodność systemu i jednolite oświetlenie2. Warto wybrać ten typ instalacji przy oświetlaniu elementów związanych z bezpieczeństwem, takich jak schody, ścieżki czy podjazdy, gdzie awaria oświetlenia mogłaby stwarzać realne zagrożenie2.

Najczęstsze pytania dotyczące montażu lamp ogrodowych
Czy można samodzielnie podłączyć lampy ogrodowe?

Ile lamp można podłączyć w jednym obwodzie?

W przypadku podłączenia szeregowego zaleca się maksymalnie 20 lamp w jednym obwodzie. Dokładna liczba zależy od mocy poszczególnych opraw i parametrów instalacji19.

Jak zabezpieczyć instalację przed wilgocią?

Czy lepsze jest połączenie szeregowe czy równoległe?

Podłączenie szeregowe jest prostsze w wykonaniu i wymaga mniej przewodów. Połączenie równoległe daje większą niezawodność – awaria jednej lampy nie wpływa na działanie pozostałych12.

Podsumowanie
